В мире производства металлические детали с ЧПУ (числовым программным управлением) играют решающую роль в различных отраслях промышленности: от автомобильной до аэрокосмической, от электроники до машиностроения. Как поставщик металлических деталей с ЧПУ, я понимаю важность обеспечения качества и точности этих деталей. Одним из ключевых аспектов поддержания высоких стандартов качества является использование соответствующих инструментов контроля. В этом блоге я поделюсь некоторыми распространенными инструментами проверки металлических деталей с ЧПУ.
суппорты
Штангенциркули — один из самых простых, но важных инструментов контроля в процессе производства металлических деталей с ЧПУ. Они бывают двух основных типов: штангенциркули и цифровые штангенциркули.
Штангенциркули с нониусом существуют уже давно. Они состоят из основной шкалы и скользящей шкалы нониуса. Совместив губки штангенциркуля с измеряемой деталью, можно считать измерение на весах. Точность штангенциркулей обычно может достигать 0,02 мм или 0,05 мм, в зависимости от типа. Они подходят для измерения внешнего диаметра, внутреннего диаметра и глубины детали.
Цифровые штангенциркули, с другой стороны, обеспечивают больше удобства и точности. Они отображают измерения непосредственно на цифровом экране, устраняя необходимость считывания вручную. Цифровые штангенциркули могут иметь точность до 0,01 мм. Их также проще использовать, особенно для тех, кто не очень хорошо знаком с чтением весов с нониусом. Благодаря таким функциям, как вывод данных, результаты измерений можно легко перенести на компьютер для дальнейшего анализа.
Микрометры
Микрометры — еще один важный инструмент для измерения малых размеров с высокой точностью. Существуют различные типы микрометров, такие как наружные микрометры, внутренние микрометры и микрометры глубины.
Внешние микрометры используются для измерения внешних размеров детали, например диаметра вала. Они работают, используя шпиндель и наковальню для захвата детали. Измерение считывается с наперстка и гильзы микрометра. Точность наружных микрометров может достигать 0,001 мм, что делает их идеальными для измерения деталей, требующих чрезвычайно жестких допусков.
Внутренние микрометры предназначены для измерения внутренних размеров отверстия или отверстия. Они имеют другую конструкцию по сравнению с наружными микрометрами и имеют измерительную головку, которую можно регулировать в соответствии с внутренней частью детали. Микрометры глубины, как следует из названия, используются для измерения глубины отверстия или выемки.
Координатно-измерительные машины (КИМ)
Координатно-измерительные машины — это современные инструменты контроля, которые могут измерять геометрические характеристики детали с высокой точностью. КИМ состоит из зонда, который перемещается по трем осям (X, Y и Z) для измерения координат точек на поверхности детали.
Датчик может быть сенсорным или сканирующим. Сенсорные триггерные датчики работают, вступая в контакт с деталью и посылая сигнал при контакте. Сканирующие датчики, с другой стороны, могут непрерывно измерять поверхность детали по мере ее перемещения, обеспечивая более детальный профиль детали.
КИМ способны измерять сложные геометрические объекты, такие как контуры, профили и углы. Их также можно использовать для сравнения фактической детали с моделью САПР, чтобы убедиться, что деталь соответствует проектным требованиям. С помощью программного обеспечения КИМ могут формировать подробные отчеты о результатах измерений, включая отклонения размеров и ошибки формы.
Оптические измерительные приборы
Оптические измерительные приборы используют свет для измерения размеров и характеристик детали. Существует несколько типов оптических измерительных приборов, таких как оптические компараторы, видеоизмерительные системы и лазерные сканеры.
Оптические компараторы проецируют увеличенное изображение детали на экран. Сравнивая изображение со стандартным шаблоном или чертежом САПР, оператор может быстро проверить размеры и форму детали. Они подходят для измерения деталей простой геометрии и относительно просты в использовании.
Системы видеоизмерения используют камеры и технологии обработки изображений для измерения детали. Они могут измерять несколько функций одновременно и обеспечивать высокоскоростные и точные измерения. Видеоизмерительные системы широко используются в электронной и автомобильной промышленности для контроля мелких и сложных деталей.
Лазерные сканеры используют лазерный свет для сканирования поверхности детали и создания ее 3D-модели. Они могут с высокой точностью фиксировать форму и размеры детали и могут использоваться для обратного проектирования, контроля качества и проверки крупногабаритных деталей.
Измерители шероховатости поверхности
Шероховатость поверхности является важной характеристикой металлических деталей с ЧПУ, особенно для деталей, поверхность которых должна иметь определенную обработку. Приборы для измерения шероховатости поверхности используются для измерения шероховатости поверхности детали.
Существует два основных типа измерителей шероховатости поверхности: контактного типа и бесконтактного типа. В измерителях шероховатости поверхности контактного типа используется щуп, перемещающийся по поверхности детали. Стилус обнаруживает неровности на поверхности и преобразует их в электрический сигнал, который затем обрабатывается для расчета параметров шероховатости поверхности.
Приборы для измерения шероховатости поверхности бесконтактного типа используют оптическую или лазерную технологию для измерения шероховатости поверхности без физического контакта с деталью. Они подходят для измерения деталей с деликатными или мягкими поверхностями и обеспечивают быстрые и точные измерения.
Твердомеры
Твердость является мерой устойчивости материала к деформации. Твердомеры используются для измерения твердости металлических деталей с ЧПУ. Существует несколько типов твердомеров, например, твердомеры по Бринеллю, твердомеры по Роквеллу и твердомеры по Виккерсу.
Твердомеры по Бринеллю используют индентор с твердым шариком, чтобы сделать углубление на поверхности детали. Измеряется диаметр отпечатка и рассчитывается число твердости по Бринеллю на основе приложенной нагрузки и диаметра отпечатка.
В твердомерах Роквелла используется алмазный конус или индентор со стальным шариком. Измеряют глубину отпечатка и определяют число твердости по Роквеллу. Твердомеры Роквелла широко используются, поскольку они относительно быстры и просты в использовании.
В твердомерах по Виккерсу используется индентор в форме алмазной пирамиды. Измеряют диагональную длину отпечатка и рассчитывают число твердости по Виккерсу. Твердомеры Виккерса подходят для измерения твердости небольших или тонких деталей.

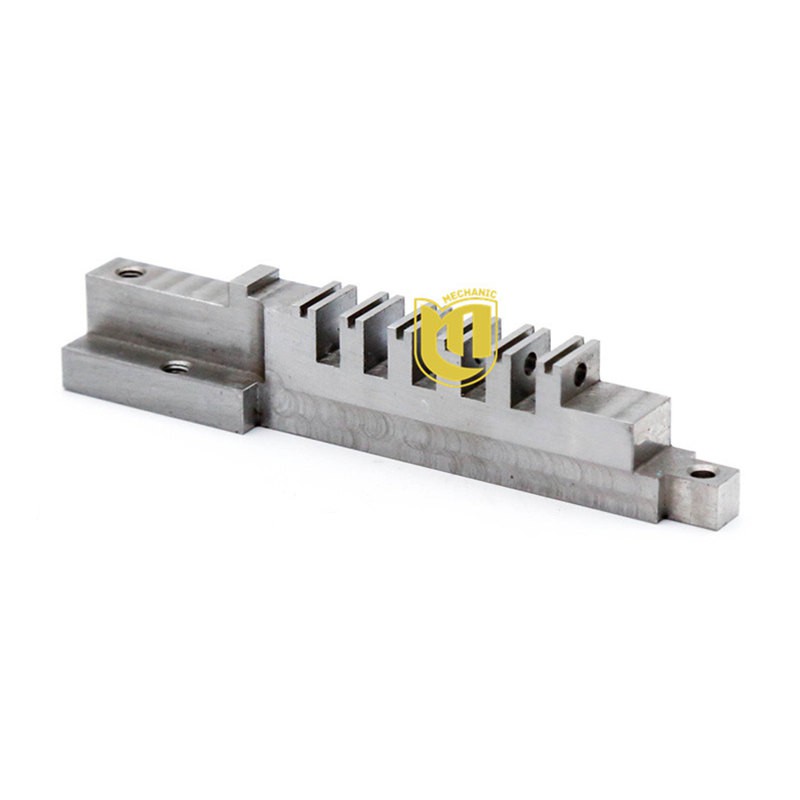

Как поставщик металлических деталей с ЧПУ, мы предлагаем широкий ассортимент высококачественных металлических деталей с ЧПУ, в том числеДетали для гибки листового металла с ЧПУ,Высокоточная обработка металлических деталей с ЧПУ, и4-осевая обработка металлических деталей с ЧПУ. Наша приверженность качеству обеспечивается использованием этих передовых инструментов контроля.
Если вам нужны высококачественные металлические детали с ЧПУ, мы приглашаем вас связаться с нами для закупки и переговоров. Мы уверены, что наши продукты и услуги будут соответствовать вашим требованиям.
